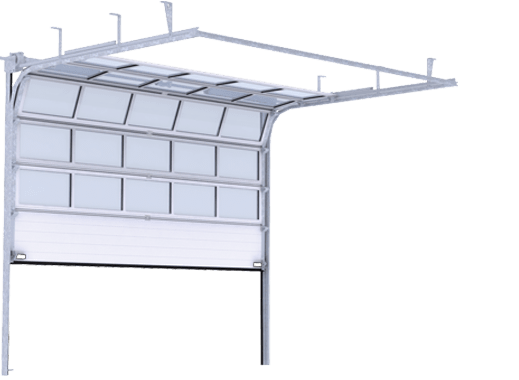

Průmyslová vrata - série HEAVY plus



Sekční průmyslová vrata
série Hevy plus jsou speciálně pro PANORAMATICKÁ VRATA ideální volba pro různé salóny. Panoramatické výplně jsou vyráběny z kvalitního nárazuvzdorného polykarbonátu. Vratové křídlo vyrobené z kombinace panoramatických a sendvičových panelů zvyšuje energetickou efektivitu vrat a snižuje tepelné úniky. Možnost využití panelů z hliníkových profilů T-bridge (možnost volby) s termovýplní z polyamidu zabraňuje promrzání profilů.

ROZMĚRY:

Šířka otvoru od 2000 do 8000 mm
Výška otvoru od 2000 do 6120 mm
Minimální nadpraží s pohonem 150/230/350 mm
Minimální ostění 100 mm





Povrchy a barvy

Povrchy

Woodgrain

Povrch vrat

Hladký

Povrch vrat

Stucco

Povrch vrat

Bravy

Bílá

Barva bílá

Hnědá RAL 8014

Hnědá RAL 8014

Zlatý dub

Zlatý dub

Winchester

Winchester

Ořech

Ořech


Mahagon

Mahagon


Tmavý dub

Tmavý dub


Anthrazit

Anthrazit


Satin grey

Satin grey


DB 703

DB 703


RAL 9006

RAL 9006

RAL 9007

RAL 9007

RAL 7040

RAL 7040

RAL 9005

RAL 9005

RAL 3000

RAL 3000


RAL 6009

RAL 6009


RAL 5005

RAL 5005


BARVA RAL

Barva RAL

Povrchy a barvy

Povrchy

Woodgrain

Povrch vrat

Hladký

Povrch vrat

Stucco

Povrch vrat

Bravy

Bílá RAL 9010

Barva bílá

Bílá RAL 9016

Barva bílá RAL9016

Hnědá RAL 8014

Barva hnědá

Zlatý dub

Zlatý dub

Ořech

Zlatý dub


Mahagon

Barva mahagon


Tmavý dub

Barva tmavý dub


Anthrazit

Barva bílá


Satin grey

Barva bílá


Barvy RAL

Barva RAL

Konstrukce



Konstrukce kování

  Standardní kování s následujícími hodnotami:

  • Nadpraží 350…550   H≤3620, S plocha≤15 m2
  • Nadpraží 550…600   H>3620
  • Minimální ostění 100 mm
  • Minimální ostění pro pohon 255 mm
  • Světlá průjezdná výška u vrat bez pohonu H-200 mm
  • Světlá výška s pohonem pro nadpraží 350..410 - H-100 mm
  • Světlá výška s pohonem pro nadpraží 410..600 - H

Konstrukce kování

  Nízké kování s hřídelí vpředu s následujícími hodnotami:

  • Nadpraží bez pohonu 230 mm
  • Nadpraží s pohonem 230 mm
  • Minimální ostění 100 mm
  • Minimální ostění pro pohon 255 mm
  • Světlá průjezdná výška u vrat bez pohonu H-200 mm
  • Světlá průjezdná výška u vrat s pohonem H-200 mm

  Nízké kování s hřídelí vzadu s následujícími hodnotami:

  • Nadpraží bez pohonu 150 mm
  • Nadpraží s pohonem 150 mm
  • Ostění 100 mm
  • Minimální ostění 100 mm
  • Minimální ostění pro pohon 255 mm
  • Světlá průjezdná výška u vrat bez pohonu H-200 mm
  • Světlá průjezdná výška u vrat s pohonem H-200 mm

Konstrukce kování

  Zvýšené kování s následujícími hodnotami:

  • Nadpraží s pohonem hl + 330
  • Minimální ostění 100 mm
  • Minimální ostění pro pohon 255 mm
  • Světlá průjezdná výška u vrat bez pohonu H
  • Světlá průjezdná výška u vrat s pohonem H

Konstrukce kování

  Nízké kování šikmé s hřídelí vzadu s následujícími hodnotami:

  • Minimální nadpraží pro úhel do 40°  150 mm
  • Minimální ostění 100 mm
  • Minimální ostění pro pohon 255 mm
  • Světlá průjezdná výška u vrat bez pohonu H-200 mm
  • Světlá průjezdná výška u vrat s pohonem H-200 mm

Konstrukce kování

  Standardní kování šikmé s následujícími hodnotami:

  • Minimální nadpraží pro úhel do 37° S plocha ≤15 m2  500 mm
  • Minimální ostění 100 mm
  • Minimální ostění pro pohon 255 mm
  • Světlá průjezdná výška u vrat bez pohonu H
  • Světlá průjezdná výška u vrat s pohonem H


Konstrukce kování

  Zvýšené kování šikmé s následujícími hodnotami:

  • Minimální nadpraží  hl + 500
  • Minimální ostění 100 mm
  • Minimální ostění pro pohon 255 mm
  • Světlá průjezdná výška u vrat bez pohonu H
  • Světlá průjezdná výška u vrat s pohonem H


Konstrukce kování

  Zvýšené kování hřídel nad otvorem s následujícími hodnotami:

  • Minimální nadpraží  1600 mm
  • Minimální ostění pro pohon 500 mm
  • Světlá průjezdná výška u vrat bez pohonu H
  • Světlá průjezdná výška u vrat s pohonem H

Konstrukce kování

  Zvýšené kování šikmé hřídel nad otvorem s následujícími hodnotami:

  • Minimální nadpraží  h= min. 1600 mm
  • Minimální ostění pro pohon 500 mm
  • Světlá průjezdná výška u vrat bez pohonu H
  • Světlá průjezdná výška u vrat s pohonem H


Konstrukce kování

  Vertikální kování s následujícími hodnotami:

  • Minimální nadpraží  H+700 mm
  • Minimální ostění 100 mm
  • Minimální ostění pro pohon 255 mm
  • Světlá průjezdná výška u vrat bez pohonu H
  • Světlá průjezdná výška u vrat s pohonem H

Konstrukce kování

  Vertikální kování hřídel nad otvorem s následujícími hodnotami:

  • Minimální nadpraží  H+370 mm
  • Minimální ostění 500 mm
  • Světlá průjezdná výška u vrat bez pohonu H
  • Světlá průjezdná výška u vrat s pohonem H


Doplňky

Okýnka

Rozměry: 638 x 338mm

Okýnko

Rozměry: 588 x 181mm

Okýnko

Rozměry: 638 x 338mm

Okýnko

Rozměry: 588 x 181mm

Okýnko

Barevné provedení

Bílá RAL 9010

Barva bílá

Hnědá RAL8017

Barva hnědá

Zlatý dub

Zlatý dub

Černá

Barva černá

Ořech

Barva ořech

Příslušenství

Madla

Madlo standard

Madlo standard

Madlo premium

Madlo premium

Zámky

Zámek standard

Zámek standard

Pohony

SHAFT-30 IP65KIT

SECTIONAL-750

Použití: pohon pro sekční průmyslová vrata se zabudovanou řídící jednotkou, integrovaným přijímačem a elektrickým
kabelem pro vrata do 18 m2
Výhody: systém automatického zastavení: rychle a spolehlivě zastavuje činnost motoru v krajních polohách.
V případě přerušení dodávky elektrické energie otočení páky rozpojovače na 180˚ proti směru hodinových ručiček
zajistí rozpojení pohonu, potom lze otevírat vrata pomocí ručního řetězu.
Montáž: elektromechanický pohon model SHAFT-30 je pohonem hřídelového typu s převodovkou v „olejové lázně“.
Pohon obsahuje mechanickou převodovku v „olejové lázně“ a elektromotor s vestaveným řídicím blokem. Převodovka
a motor jsou provedeny v jednom tělese.
Design:  kryt z velmi pevného kovu černé barvy s dekorativním krytem.

Ke stažení:   Manual SHAFT-30 IP65KIT

SHAFT-50KIT
SHAFT-50EN/KIT
SHAFT-50PROKIT

SECTIONAL-1200

Použití: SHAFT-50KIT pohon pro sekční průmyslová vrata se zabudovanou řídící jednotkou, pro vrata do 25 m2.
SHAFT-50EN/KIT pohon pro sekční průmyslová vrata s vnější řídící jednotkou, s funkcí plynulého rozjezdu, pro vrata do 25 m2,
s elektronickým koncovým spínačem.
SHAFT-50PROKIT pohon pro sekční průmyslová vrata s vnější řídící jednotkou, s funkci plynulého rozjezdu, pro vrata do 25 m2.
Výhody: pozinkovaný pohon, nepodléhá korozi; integrovaný snímač zajistí správnou polohu vratového křídla v krajních pozicích.
Montáž: pohon se montuje na vodící lištu, která se upevňuje ke stropu; v konstrukci vodící lišty je zabudováno uzlové natažení řetězu s vestavěnou pružinou, která zajišťuje řetěz ve správné poloze v době používání vrat.
Design: kryt z velmi pevného plastu šedé barvy; integrovaný přijímač; programovací tlačítka jsou zakryta dekorativním krytem.

Ke stažení:    Manual SHAFT-50KIT

SHAFT-60 IP65CEKIT

SECTIONAL-1200

Použití: pohon pro sekční průmyslová vrata se zabudovanou řídící jednotkou, bez integrovaného přijímače, pro vrata
do 28 m2.
Výhody: pohon obsahuje mechanickou převodovku v „olejové lazně“ a elektromotor s vestaveným řídicím blokem. Převodovka
a motor jsou provedeny v jednom tělese. K řidicímu bloku se připojuje třípoziční post ovladani. Je mozna instalace bezprostředně na hřídele nebo přes dílčí řetězový převod (opce).
Design:  kryt z velmi pevného kovu černé barvy s dekorativním krytem.

Ke stažení:   Manual SHAFT-60 IP65CEKIT

SHAFT-120KIT

SECTIONAL-1200

Použití: pohon pro sekční průmyslová vrata se zabudovanou řídící jednotkou, bez integrovaného přijímače, pro vrata
do 40 m2.
Výhody: samoblokující převodovka zajišťuje mechanickou blokaci hřídele vrat, pokud motor je nečinný. V případě vypnutí
napájecího napětí havarijní ruční rozpojovač s vestaveným ručním řetězovým pohonem dovoluje otevírat nebo zavírat
vrata manuálně pomocí řetězu.
Montáž: elektromechanický pohon model SHAFT-120 je pohonem hřídelového typu s převodovkou v „olejové lázně“.
Pohon obsahuje mechanickou převodovku v „olejové lázně“ a elektromotor s vestaveným řídicím blokem. Převodovka
a motor jsou provedeny v jednom tělese.
Design: kryt z velmi pevného kovu černé barvy s dekorativním krytem.

Ke stažení:   Manual SHAFT-120KIT
