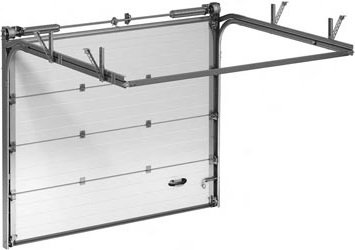

Garážová vrata sekční - série VARIANT





            Kalkulace     Facebook



Sekční garážová vrata  série VARIANT jsou klasická sekční vrata, určena pro všechny rozměry garáží. Vrata VARIANT jsou vhodná pro budovy a prostory s šířkou mezi zdmi do šesti metrů a konstrukce stropu i nadpraží může být přitom různá. Tato vrata se vyrábí pro deset typů zdvihu v závislosti na podmínkách montáže. Tato vrata mohou být instalována do různých typů konstrukcí, a to hlavně s různým typem nadpraží. Tato série vrat je velmi populární. Nadpraží musí být minimálně 150 mm s ostěním minimálně 100 mm. Bezpečnost vrat je zajištěna pomocí pojistek proti prasknutí pružiny. Nesmírnou výhodou všech našich garážových vrat je použitý systém propojenosti vnějších a vnitřních ocelových plechů. Díky tomuto systému neexistuje tepelný most a panely nepromrzají v zámcích.

ROZMĚRY:

Šířka otvoru až 6000 mm
Výška otvoru až 3080 mm
Minimální nadpraží bez pohonu 350/230/150 mm
Minimální nadpraží s pohonem 350/230/180 mm
Minimální ostění 100 mm
Bezpečnostní mechanismus proti prasknutí pružiny




Typy lamel

Střední drážka

Lamela - Střední drážka

Bez drážek

Lamela - Bez drážek

Drážkovaná

Lamela - Bez drážek


Microrib

Lamela - Microrib

Kazeta

Lamela - Kazeta

Povrchy a barvy

Povrchy

Woodgrain

Povrch vrat

Hladký

Povrch vrat

Stucco

Povrch vrat

Bravy

Bílá

Barva bílá

Hnědá RAL 8014

Hnědá RAL 8014

Zlatý dub

Zlatý dub

Winchester

Winchester

Ořech

Ořech


Mahagon

Mahagon


Tmavý dub

Tmavý dub


Anthrazit

Anthrazit


Satin grey

Satin grey


DB 703

DB 703


RAL 9006

RAL 9006

RAL 9007

RAL 9007

RAL 7040

RAL 7040

RAL 9005

RAL 9005

RAL 3000

RAL 3000


RAL 6009

RAL 6009


RAL 5005

RAL 5005


BARVA RAL

Barva RAL

Konstrukce



Konstrukce kování

 Nízké kování (hybridní systém) s následujícími hodnotami:

  • Nadpraží bez pohonu 150 mm
  • Nadpraží s pohonem 150 mm
  • Ostění 100 mm
  • Světlá průjezdná výška u vrat bez pohonu o 200 mm menší
  • Světlá průjezdná výška u vrat s pohonem o 10 mm menší


Konstrukce kování

  Standardní kování s následujícími hodnotami:

  • Nadpraží bez pohonu 350 mm
  • Nadpraží s pohonem 350 mm
  • Ostění 100 mm
  • Světlá průjezdná výška u vrat bez pohonu o 100 mm menší
  • Světlá průjezdná výška u vrat s pohonem se nezmenší


Konstrukce kování

  Nízké kování s hřídelí vpředu s následujícími hodnotami:

  • Nadpraží bez pohonu 230 mm
  • Nadpraží s pohonem 230 mm
  • Ostění 100 mm
  • Světlá průjezdná výška u vrat bez pohonu o 200 mm menší
  • Světlá průjezdná výška u vrat s pohonem o 10 mm menší


Konstrukce kování

  Nízké kování s hřídelí vzadu s následujícími hodnotami:

  • Nadpraží bez pohonu 150 mm
  • Nadpraží s pohonem 160 mm
  • Ostění 100 mm
  • Světlá průjezdná výška u vrat bez pohonu o 200 mm menší
  • Světlá průjezdná výška u vrat s pohonem o 55 mm menší

Doplňky

Okýnka

Rozměry: 638 x 338mm

Okýnko

Rozměry: 588 x 181mm

Okýnko

Rozměry: 638 x 338mm

Okýnko

Rozměry: 588 x 181mm

Okýnko

Barevné provedení

Bílá RAL 9010

Barva bílá

Hnědá RAL8017

Barva hnědá

Zlatý dub

Zlatý dub

Černá

Barva černá

Ořech

Barva ořech

Příslušenství

Madla

Madlo standard

Madlo standard

Madlo premium

Madlo premium

Zámky

Zámek standard

Zámek standard

Pohony

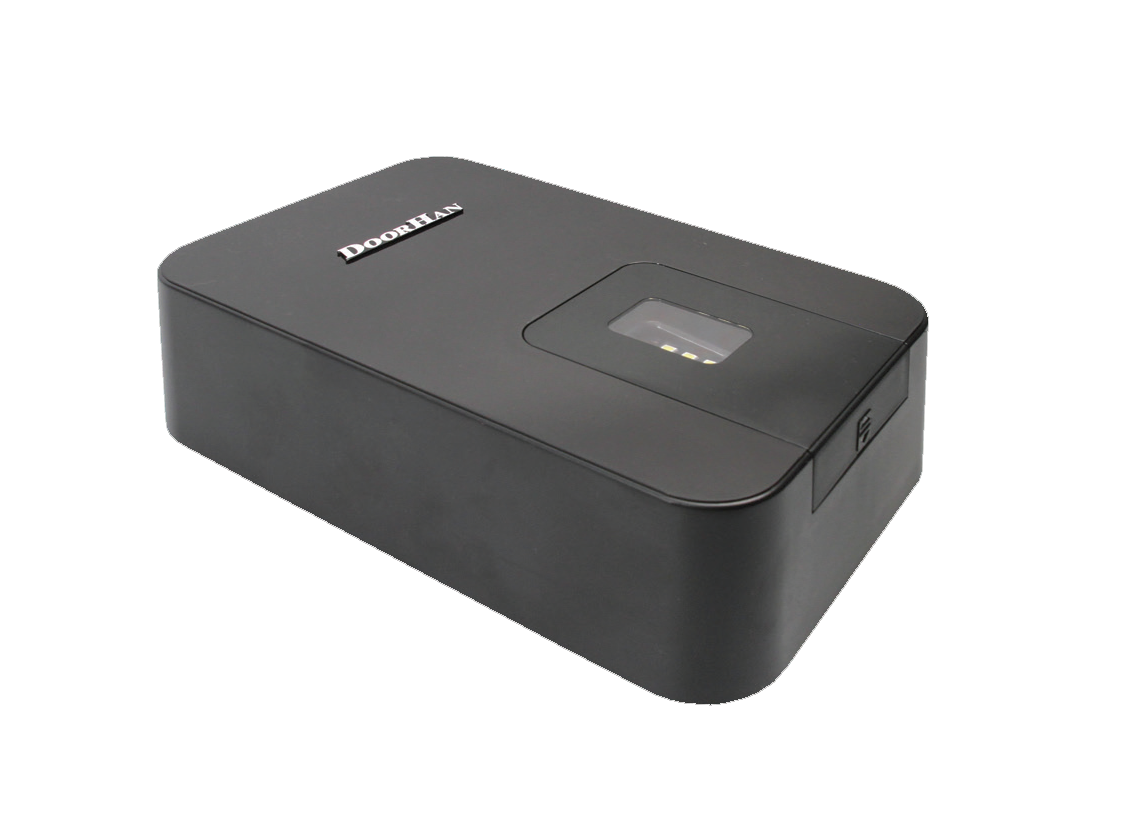

Sectional-800

Sectional-800

Použití: pro sekční garážová vrata s výškou do 2600mm a plochou do 11 m2.
Výhody:  skládá se z elektromechanického motorového reduktoru, elektronické řídící jednotky a osvětlovací lampy. Pro zajištění maximální bezpečnosti má řídicí jednotka nastavenou ochranu sil. Kromě toho, volitelně, může být operátor vybaven ochrannými senzory, které zastaví zavírání vrat v případě, že jsou překážky nebo lidé v provozním rozsahu automatického systému.
Montáž: Pohon lze snadno namontovat na dráhu a i s ním připevnit ke stropu. Otevření a zavření vrat se provádí pomocí řetězu nebo řemenovým převodem. Samosvorný operátor zajišťuje vzájemné mechanické blokování dveří, je-li motor vypnut, ale v případě výpadku elektrického proudu lze dráhu odblokovat a otevřít i zavřít vrata ručně.
Design: moderní design, kryt z velmi pevného plastu černé barvy; integrovaný přijimač, programovací tlačítka jsou zakryta dekorativním krytem.

Ke stažení:   Manual Sectional-800

Sectional-1000

SECTIONAL-1000

Použití: pohony Sectional-1000 se montují do sekčních garážových vrat s výškou do 2800mm a plochou do 13m2.
Výhody: pozinkovaný pohon, nepodléhá korozi; integrovaný snímač zajistí správnou polohu vratového křídla v krajních pozicích.
Montáž: pohon se montuje na vodící lištu, která se upevňuje ke stropu; v konstrukci vodící lišty je zabudováno uzlové natažení řetězu s vestavěnou pružinou, která zajišťuje řetěz ve správné poloze v době používání vrat.
Design: kryt z velmi pevného plastu šedé barvy; integrovaný přijímač; programovací tlačítka jsou zakryta dekorativním krytem.

Ke stažení:   Manual Sectional-750

Sectional-1200

SECTIONAL-1200

Použití: pohony Sectional 1200 se montují do sekčních garážových vrat s výškou do 3800mm a plochou do 16 m2.
Výhody: pozinkovaný pohon, nepodléhá korozi; integrovaný snímač zajistí správnou polohu vratového křídla v krajních pozicích.
Montáž: pohon se montuje na vodící lištu, která se upevňuje ke stropu; v konstrukci vodící lišty je zabudováno uzlové natažení řetězu s vestavěnou pružinou, která zajišťuje řetěz ve správné poloze v době používání vrat.
Design: kryt z velmi pevného plastu šedé barvy; integrovaný přijímač; programovací tlačítka jsou zakryta dekorativním krytem.

Ke stažení:   Manual Sectional-1200
