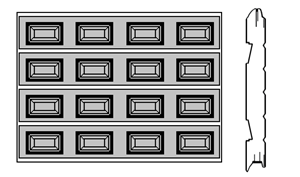

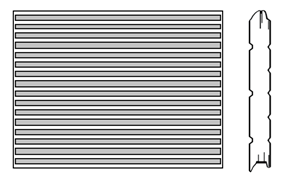

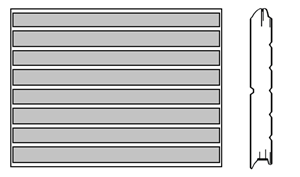

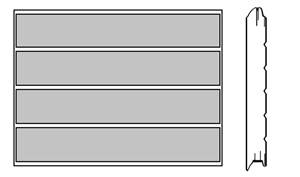

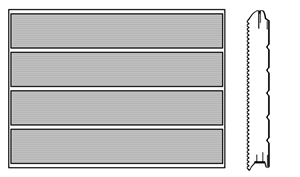

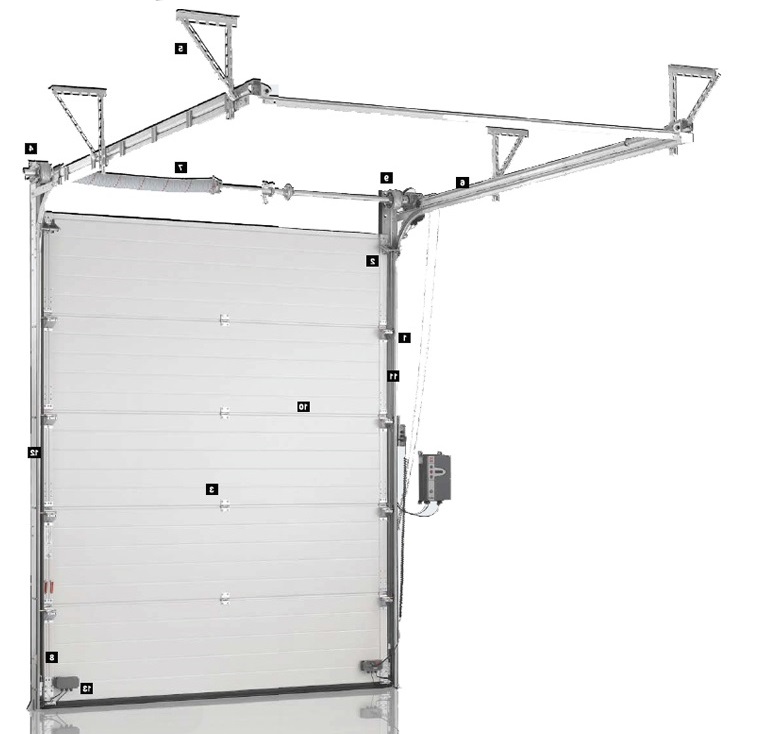

Standardní kování s následujícími hodnotami:

• Nadpraží 350…550   H≤3620, S plocha≤15 m2
• Nadpraží 550…600   H>3620
• Minimální ostění 100 mm
• Minimální ostění pro pohon 255 mm
• Světlá průjezdná výška u vrat bez pohonu H-200 mm
• Světlá výška s pohonem pro nadpraží 350..410 - H-100 mm
• Světlá výška s pohonem pro nadpraží 410..600 - H

  Nízké kování s hřídelí vpředu s následujícími hodnotami:

• Nadpraží bez pohonu 230 mm
• Nadpraží s pohonem 230 mm
• Minimální ostění 100 mm
• Minimální ostění pro pohon 255 mm
• Světlá průjezdná výška u vrat bez pohonu H-200 mm
• Světlá průjezdná výška u vrat s pohonem H-200 mm

  Nízké kování s hřídelí vzadu s následujícími hodnotami:

• Nadpraží bez pohonu 150 mm
• Nadpraží s pohonem 150 mm
• Ostění 100 mm
• Minimální ostění 100 mm
• Minimální ostění pro pohon 255 mm
• Světlá průjezdná výška u vrat bez pohonu H-200 mm
• Světlá průjezdná výška u vrat s pohonem H-200 mm

  Zvýšené kování s následujícími hodnotami:

• Nadpraží s pohonem hl + 330
• Minimální ostění 100 mm
• Minimální ostění pro pohon 255 mm
• Světlá průjezdná výška u vrat bez pohonu H
• Světlá průjezdná výška u vrat s pohonem H

  Nízké kování šikmé s hřídelí vzadu s následujícími hodnotami:

• Minimální nadpraží pro úhel do 40°  150 mm
• Minimální ostění 100 mm
• Minimální ostění pro pohon 255 mm
• Světlá průjezdná výška u vrat bez pohonu H-200 mm
• Světlá průjezdná výška u vrat s pohonem H-200 mm

  Standardní kování šikmé s následujícími hodnotami:

• Minimální nadpraží pro úhel do 37° S plocha ≤15 m2  500 mm
• Minimální ostění 100 mm
• Minimální ostění pro pohon 255 mm
• Světlá průjezdná výška u vrat bez pohonu H
• Světlá průjezdná výška u vrat s pohonem H

  Zvýšené kování šikmé s následujícími hodnotami:

• Minimální nadpraží  hl + 500
• Minimální ostění 100 mm
• Minimální ostění pro pohon 255 mm
• Světlá průjezdná výška u vrat bez pohonu H
• Světlá průjezdná výška u vrat s pohonem H

  Zvýšené kování hřídel nad otvorem s následujícími hodnotami:

• Minimální nadpraží  1600 mm
• Minimální ostění pro pohon 500 mm
• Světlá průjezdná výška u vrat bez pohonu H
• Světlá průjezdná výška u vrat s pohonem H

  Zvýšené kování šikmé hřídel nad otvorem s následujícími hodnotami:

• Minimální nadpraží  h= min. 1600 mm
• Minimální ostění pro pohon 500 mm
• Světlá průjezdná výška u vrat bez pohonu H
• Světlá průjezdná výška u vrat s pohonem H

  Vertikální kování s následujícími hodnotami:

• Minimální nadpraží  H+700 mm
• Minimální ostění 100 mm
• Minimální ostění pro pohon 255 mm
• Světlá průjezdná výška u vrat bez pohonu H
• Světlá průjezdná výška u vrat s pohonem H

  Vertikální kování hřídel nad otvorem s následujícími hodnotami:

• Minimální nadpraží  H+370 mm
• Minimální ostění 500 mm
• Světlá průjezdná výška u vrat bez pohonu H
• Světlá průjezdná výška u vrat s pohonem H

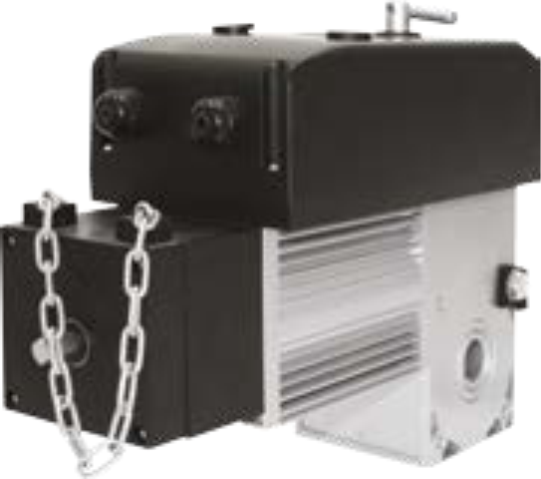

Použití: pohon pro sekční průmyslová vrata se zabudovanou řídící jednotkou, integrovaným přijímačem a elektrickým
kabelem pro vrata do 18 m2
Výhody: systém automatického zastavení: rychle a spolehlivě zastavuje činnost motoru v krajních polohách.
V případě přerušení dodávky elektrické energie otočení páky rozpojovače na 180˚ proti směru hodinových ručiček
zajistí rozpojení pohonu, potom lze otevírat vrata pomocí ručního řetězu.
Montáž: elektromechanický pohon model SHAFT-30 je pohonem hřídelového typu s převodovkou v „olejové lázně“.
Pohon obsahuje mechanickou převodovku v „olejové lázně“ a elektromotor s vestaveným řídicím blokem. Převodovka
a motor jsou provedeny v jednom tělese.
Design: kryt z velmi pevného kovu černé barvy s dekorativním krytem.

Ke stažení:   Manual SHAFT-30 IP65KIT

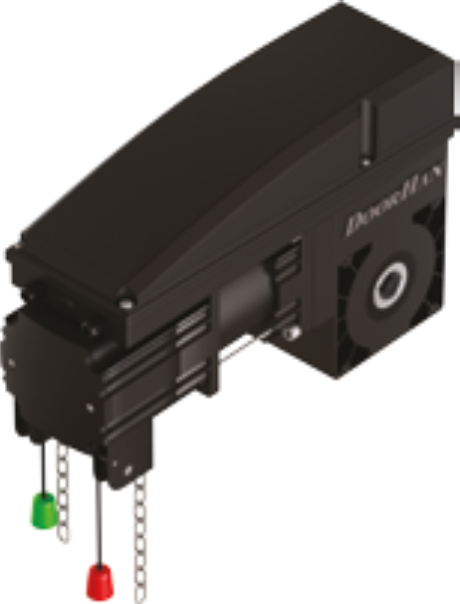

Použití: SHAFT-50KIT pohon pro sekční průmyslová vrata se zabudovanou řídící jednotkou, pro vrata do 25 m2.
SHAFT-50EN/KIT pohon pro sekční průmyslová vrata s vnější řídící jednotkou, s funkcí plynulého rozjezdu, pro vrata do 25 m2,
s elektronickým koncovým spínačem.
SHAFT-50PROKIT pohon pro sekční průmyslová vrata s vnější řídící jednotkou, s funkci plynulého rozjezdu, pro vrata do 25 m2.
Výhody: pozinkovaný pohon, nepodléhá korozi; integrovaný snímač zajistí správnou polohu vratového křídla v krajních pozicích.
Montáž: pohon se montuje na vodící lištu, která se upevňuje ke stropu; v konstrukci vodící lišty je zabudováno uzlové natažení řetězu s vestavěnou pružinou, která zajišťuje řetěz ve správné poloze v době používání vrat.
Design: kryt z velmi pevného plastu šedé barvy; integrovaný přijímač; programovací tlačítka jsou zakryta dekorativním krytem.

Ke stažení:   Manual SHAFT-50KIT

Použití: pohon pro sekční průmyslová vrata se zabudovanou řídící jednotkou, bez integrovaného přijímače, pro vrata
do 28 m2.
Výhody: pohon obsahuje mechanickou převodovku v „olejové lazně“ a elektromotor s vestaveným řídicím blokem. Převodovka
a motor jsou provedeny v jednom tělese. K řidicímu bloku se připojuje třípoziční post ovladani. Je mozna instalace bezprostředně na hřídele nebo přes dílčí řetězový převod (opce).
Design: kryt z velmi pevného kovu černé barvy s dekorativním krytem.

Ke stažení:   Manual SHAFT-60 IP65CEKIT

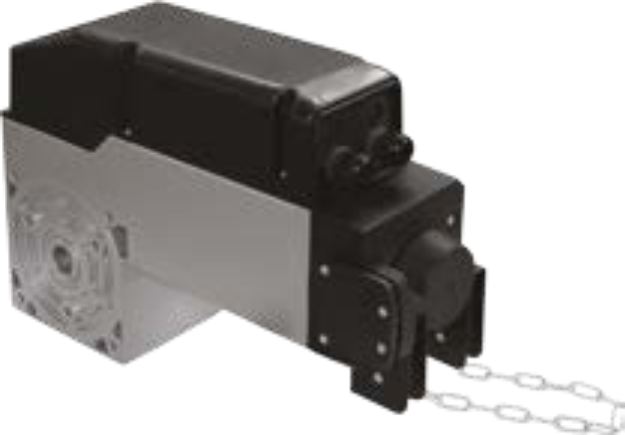

Použití: pohon pro sekční průmyslová vrata se zabudovanou řídící jednotkou, bez integrovaného přijímače, pro vrata
do 40 m2.
Výhody: samoblokující převodovka zajišťuje mechanickou blokaci hřídele vrat, pokud motor je nečinný. V případě vypnutí
napájecího napětí havarijní ruční rozpojovač s vestaveným ručním řetězovým pohonem dovoluje otevírat nebo zavírat
vrata manuálně pomocí řetězu.
Montáž: elektromechanický pohon model SHAFT-120 je pohonem hřídelového typu s převodovkou v „olejové lázně“.
Pohon obsahuje mechanickou převodovku v „olejové lázně“ a elektromotor s vestaveným řídicím blokem. Převodovka
a motor jsou provedeny v jednom tělese.
Design: kryt z velmi pevného kovu černé barvy s dekorativním krytem.

Ke stažení:   Manual SHAFT-120KIT
